SBA 表示灯 LED指示燈
- 24個のLEDを搭載したリング型インジケーター
- アドレス指定可能なRGB+IC LEDで配線を削減
- 明瞭な発光と拡散発光
- 様々な機器の用途に合わせてパターンをカスタマイズ
- 用途：オーディオミキシングコンソール、ロボット、3C
- 仕様
- 回路/接点 Single LED or RGB + IC LED
- ピン Through Hole (TH)
- 照光方式 Single LED, RGB + IC LED
- 材料
- キャップ/レンズ Polyamide (PA)
- ステム/リフレクター Polycarbonate (PC)
- 端子 Brass with gold plating
SBA 表示灯 LED指示燈 とは何ですか？

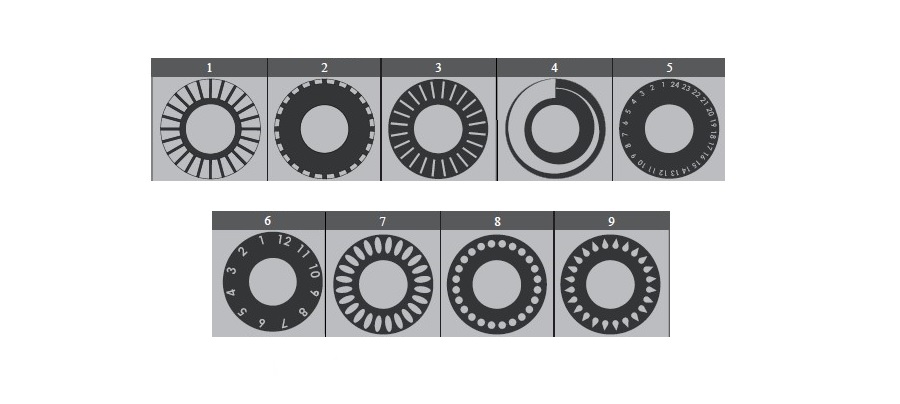

SHANPUのSBAは、24個のLEDライトを備えたリング型インジケータです。中空設計のため、ポテンショメータ、可変抵抗器（VR）、ロータリーエンコーダなどを内蔵できます。9種類の印刷スタイルがあり、カスタマイズサービスもご利用いただけます。

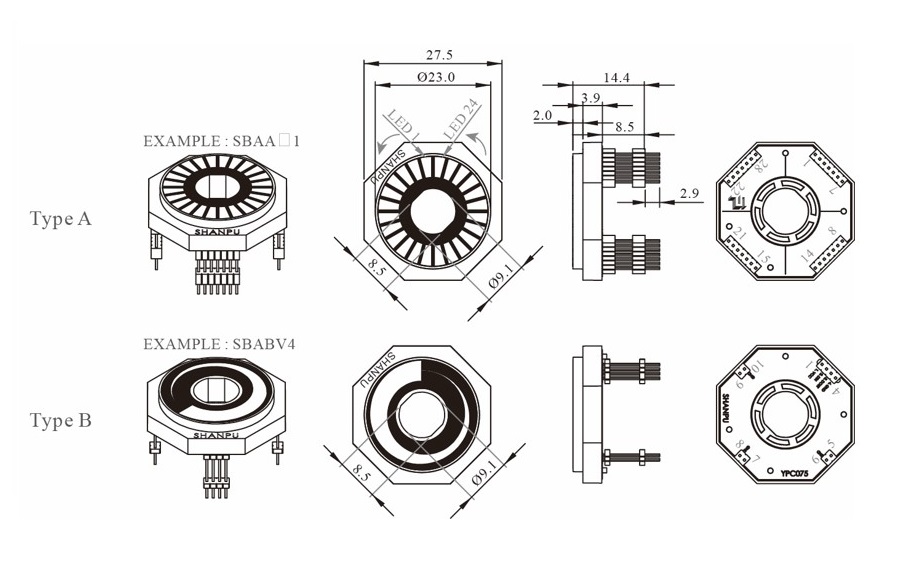

SBA 表示灯 LED指示燈 の 寸法
タイプAは個別点灯表示器で、各グリッドの機能状態を明確に表示する必要がある電子機器に適しています。
タイプBは拡散点灯表示器で、風量や風量などの連続機能の調整の増減に適しています。

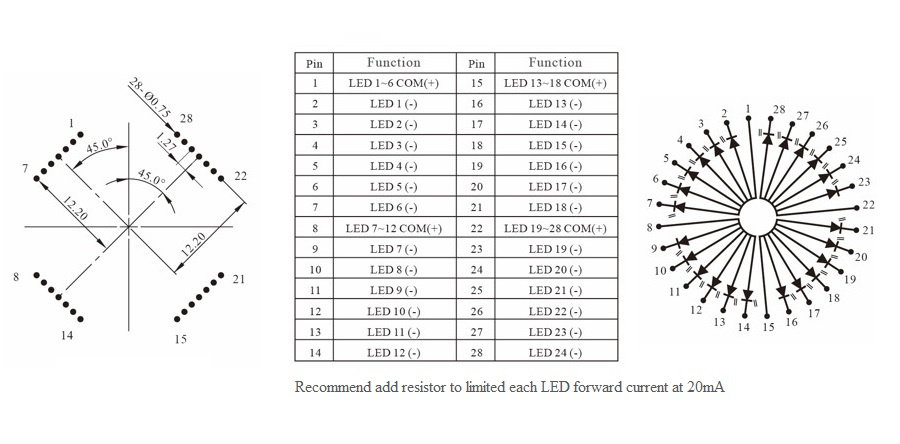

SBA 表示灯 LED指示燈 用の単一LED PCB レイアウト & 回路図
SBA インジケータには 24 個の LED があり、単色 LED タイプには合計 28 個のピンがあります。使用するには下の図を参照してください。

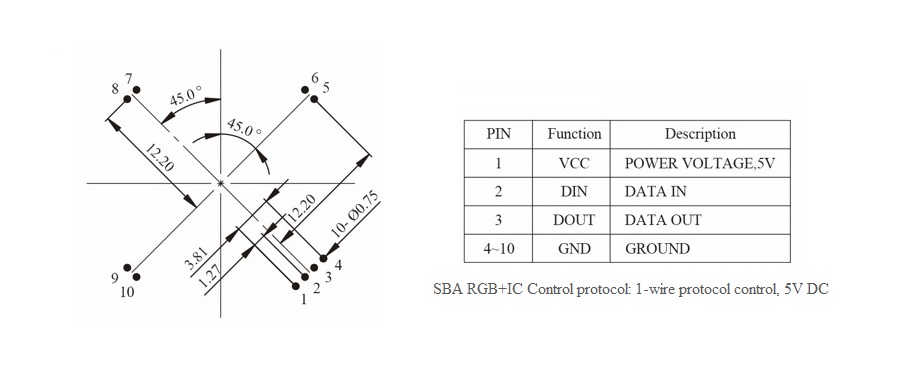

SBA 表示灯 LED指示燈 用のアドレス指定可能なRGB IC LED PCB レイアウト & 回路図
SBA インジケーターには 24 個の LED があり、内部には RGB+IC LED があり、アドレス指定が可能で配線を削減できます。使用方法については下の図を参照してください。
